DESCRIÇÃO
É um material transparente com várias espessuras e tamanhos. É um material maleável, podendo ser usado em trabalho de termo formagem. As chapas de acrílico podem ser utilizadas nos mais variados tipos de aplicações.
Ex:Painéis decorativos, Luminosos, Luminárias, Viseiras de segurança, Substituem vidros em locais para melhor segurança, Suporte para produtos, Displays, Parabrisas de barcos e de aviões, Banheiras, Box para banho, Maquetes arquitetônicas, Artefatos de decoração, Móveis especiais, Aquários, Prateleiras, Dispositivos para laboratório, Incubadeiras, Barreiras acústicas, Serviços arquitetônicos, entre outras.
INFORMAÇÕES TÉCNICAS
- Físicas Método ASTM UNIDADE VALORES Peso específico D-792 g/cm3 1,19 Coef. absorção (d´água após 24h a 23 ºC) D-570 % 0,30
- Óticas Indice de refração D-542 1,490 Transmissão de luz (chapa espes. 3-4 mm 420-440 NM) D-1003 % 92
- Mecânica Resistência a tração (ruptura) D-638 MPA 76 Alongamento (ruptura) D-638 % 4 Resistência a flexão D-790 MPA 115 Resistência a impacto IZOD D-256 J/M 20 Dureza Rockwell D-785 Esc.M 95
- Elétrica Resistividade volumétrica D-257 ohm.cm 1015 Constante dielétrica (50Hz) D-150 4
- Térmica Ponto Vicat (amolecimento) D-1525 ºC 110 H.D.T. D-648 ºC 97 Coef. de exp. térmica-linear E-831 um/mm/ºC 64,92 Temperatura máxima de trabalho recomendado ºC 85 Temperatura de termoformagem ºC 130-180
- Flamabilidade Razão de queima * mm/min 38
- Resistência ao Intemperismo As chapas extrudadas apresentam extraordinária estabilidade ao interperismo (sol, chuva, poeira, maresia, frio, mudanças bruscas de temperatura), visto que são produzidas a partir de resina acrílica que possui uma inerente estabilidade, garantindo com isto uma resistência de mais de 3 anos sem ações significativas de suas qualidades óticas e de coloração.

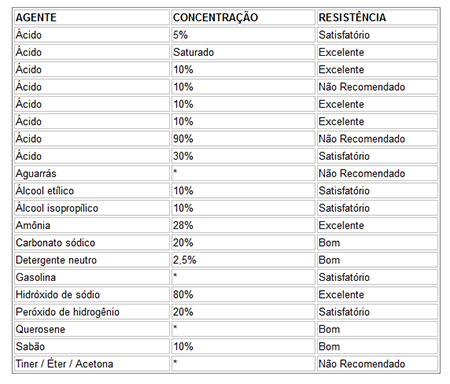

- Colagem Importante observar que as chapas extrudadas, assim como as do tipo cast, precisam ter as superfícies a serem coladas muito bem preparadas e, se possível (e isto para a extrudada é mais importante), distencionadas, ou seja, aliviadas as tensões em uma estufa entre 65ºC e 75ºC por um tempo em horas igual à espessura da chapa em milímetros. Por exemplo, chapas de 2 mm de espessura, tempo de 2 horas; chapas de 3 mm de espessura, tempo de 3 horas. E usar o mesmo tempo para resfriar. Cuidado: um resfriamento brusco poderá causar microfissuras que muito cedo comprometerão a qualidade do produto.
